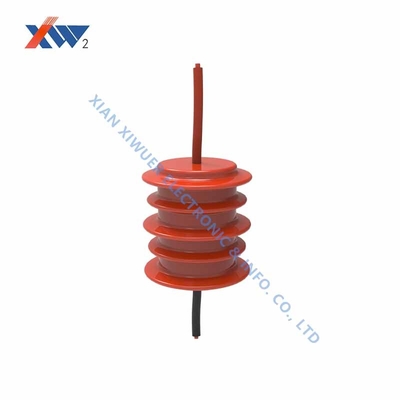

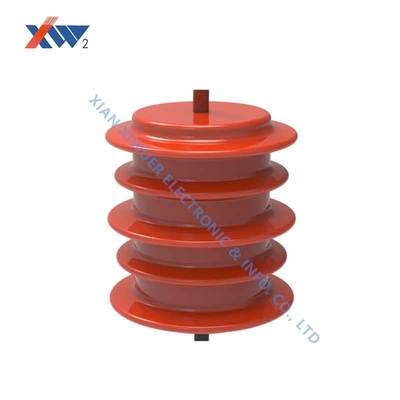

Máy phát hiện điện áp điện dung OEM 12KV Máy biến áp ngắt mạch

Máy biến áp đo thứ tự pha OEM / ODM 10KV / 12KV được sử dụng trong tủ điện lưới, bộ ngắt mạch

Giới thiệu

Máy biến áp đo lường và bảo vệ điện dung là máy biến áp điện tử được thiết kế theo nguyên lý điện dung phân chia điện áp, được sử dụng rộng rãi trong các bộ thiết bị hoàn chỉnh như công tắc trên cột 12KV, tủ lưới vòng, cầu dao, ... được sử dụng như một chức năng của phép đo điện áp thứ tự pha.

Thông số điện

• Độ chính xác tỷ lệ thay đổi thời gian điện áp 8 ~ 12KV: 3P;

• Đánh giá tỷ lệ điện áp thứ tự pha: 10 / √3 KV /3,25/√3 V

• Độ chính xác tỷ lệ thay đổi thời gian điện áp 8 ~ 12KV: 0,5;

• Nhiệt độ môi trường chịu được: -40 ° C ~ +70 ° C;

• Tần số định mức: 50HZ;

• Tải trọng định mức: 5,1MΏ;

• Điện áp định mức hệ thống: 10KV / 12KV;

• Xả một phần: 5PC

• Chịu được điện áp: 42KV AC trong hai phút;

• Sét đánh: 75KV mỗi lần 15 lần;

• Tần số nguồn: 48KV / 1 phút

Nguyên tắc điện

1. Dòng sản phẩm này dựa trên nguyên lý phân chia điện áp theo điện dung.Một nhóm tụ điện được cấy vào mỗi máy biến áp cùng một lúc, và máy biến áp được sử dụng để đo lường;
2. Kết hợp ba máy biến áp với nhau như một chức năng đo ba pha;
3. Như trong sơ đồ mạch sản phẩm, Ua, Ub, Uc là phép đo ba pha, tụ điện hạ áp đã được tích hợp sẵn trong máy biến áp và đầu ra tín hiệu bên ngoài có thể được kết nối trực tiếp (dây bọc hai lõi, một lõi là nối đất, và cái còn lại là tín hiệu. đầu ra)

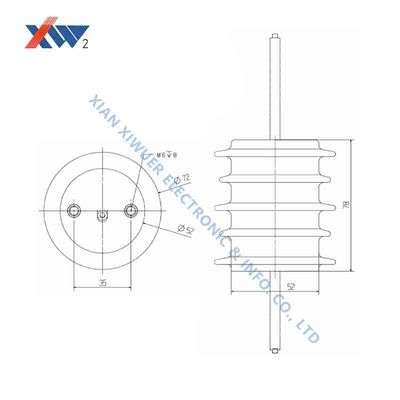

1. Đường kính: 78mm;Chiều cao: 120mm;
2. Phía đầu vào điện áp cao: vít M8 * 8mm;
3. Phía đầu ra điện áp thấp: 1 tiếp đất và 2 vít cố định: M10 * 12.5mm;Vít tín hiệu thứ tự không và thứ tự pha: M6 * 6mm;4, độ sâu nhà kho: 8,5mm
