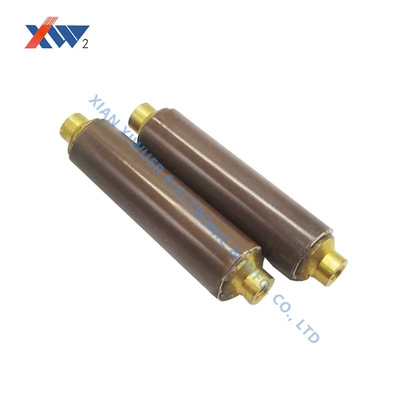

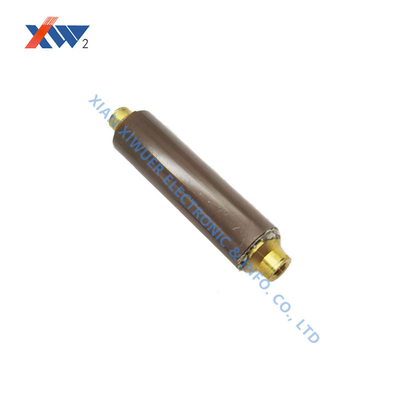

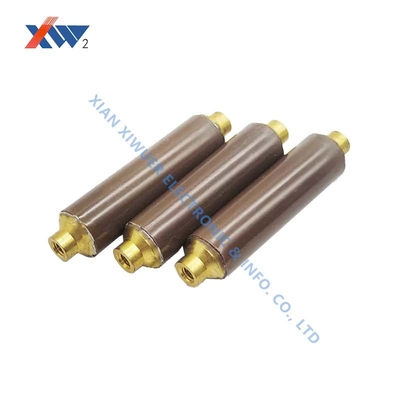

Thanh lõi tụ gốm điện áp cao 24kV 15pF dùng cho khả năng chịu điện áp trong dầu cách điện 70kVAC/5 phút
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điện áp định số | 24KVAC | Điện dung danh nghĩa (pF) | 15 |
|---|---|---|---|
| Tần số điện dung danh nghĩa tần số 1kHz+20% điện áp thử nghiệm | 1V+0,2V: 13 ~ 17 | Chịu được điện áp (trong dầu cách điện) | 70kVAc/5 phút |
| Xả một phần | 26.4kvac≤10pc | Lightning Impulse KV1.2/5μS | 125 |
| Làm nổi bật | Tụ điện áp cao dầu cách điện,Capacitor gốm cao áp 24KV,Capacitor gốm cao áp 15pF |
||
Mô tả sản phẩm
Điện áp cao Ceramic Capacitor Core Rod 24kV 15pF
Các thông số kỹ thuật chính
- Điện áp định số:24kV AC
- Công suất danh nghĩa:15pF
- Phạm vi công suất:13~17pF (Tần số thử nghiệm: 1kHz, điện áp thử nghiệm: 1V±0,2V)
- Chống điện áp (trong dầu cách nhiệt):70kV AC/5min
- Phân cấp một phần:≤ 10pC ở 26,4kV AC
- Nhịp sét (1.2/5μs):125kV
Các lĩnh vực ứng dụng
Được thiết kế cho các thiết bị hiển thị trực tiếp trong các hệ thống điện 10kV-40,5kV, bộ điện tụ gốm điện cao áp này cung cấp chỉ báo thời gian thực về tình trạng hoạt động cho:
- Máy dẫn điện cao áp
- Máy ngắt mạch (SF6 và loại chân không)
- Máy ngăn sét
- Máy biến đổi nhạc cụ
Các thông số điển hình bao gồm dải điện dung từ 10pF-230pF (ví dụ, 90pF ở 24kV), với điện áp chịu 68kV (tần số điện) và 125kV (lực sét).
Hướng dẫn cài đặt và sử dụng
Phân cấp một phần:≤ 5pC ở điện áp số 1,1 lần (trừ khi có quy định khác)
Phù hợp với các tiêu chuẩn:
- DL/T538-2006 (thiết bị chỉ ra sự hiện diện điện áp cao)
- JBT10305-2001 (Điều kiện kỹ thuật cho hệ thống cách nhiệt sau của vật liệu hữu cơ trong thiết bị cao áp 3,6 kV-40,5 kV)
Lưu ý đặc biệt:Kích thước có thể được tùy chỉnh. Bảo vệ khỏi thiệt hại, độ ẩm và ô nhiễm. Đối với các thiết bị dưới 100 mét hoặc ở các khu vực cao, vui lòng chỉ định trong ghi chú đặt hàng.
