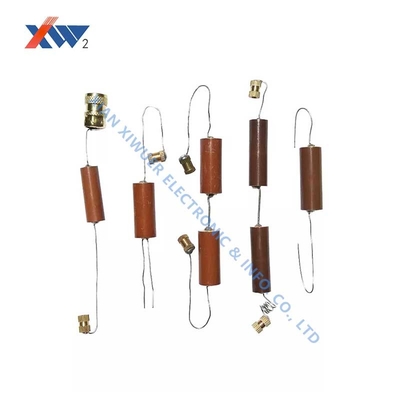

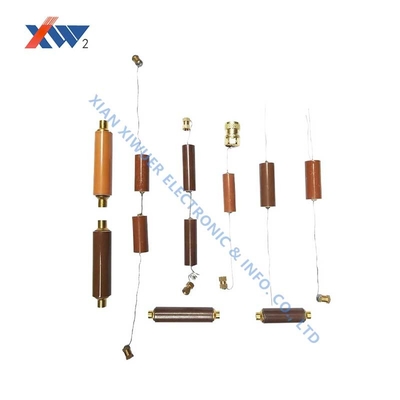

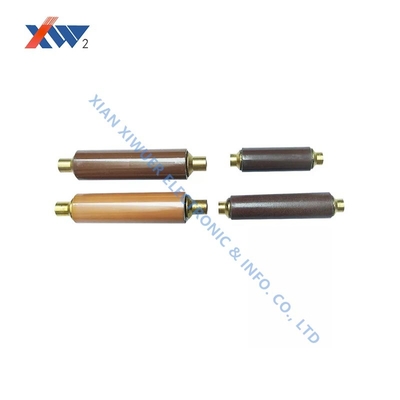

24kV 50pF Điện áp cao Ceramic Capacitor Core Rod
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Rated Voltage | 24kv 50pF | Nominal Capacitance(pF) | 50pF |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage | 1V+0.2V:45~50 | Withstand Voltage(In the insulating oil) | 70kVAC/5min |
| Partial Discharge | 26.4kVAC≤10pC | Lightning Impulse kV1.2/5μs | 125 |
| Làm nổi bật | Capacitor gốm cao áp 24KV,Lõi tụ gốm 50pF,Tụ điện cao áp có bảo hành |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
Mô tả sản phẩm
Đường cốt lõi của tụ điện cao áp gốm 24kV 50pF
Thông số kỹ thuật
| Thuộc tính | Giá trị |
|---|---|
| Điện áp định số | 24kV 50pF |
| Công suất danh nghĩa (pF) | 50pF |
| Phạm vi dung lượng danh nghĩa Tần số thử nghiệm: 1kHz+20% Điện áp thử nghiệm |
1V+0.2V:45~50 |
| Chống điện áp (Trong dầu cách nhiệt) | 70kVAC/5min |
| Quyết định một phần | 26.4kVAC≤10pC |
| Nhịp sét kV1.2/5μs | 125 |
Các đặc điểm chính
- Năng lượng: 24kVAC
- Năng lượng danh nghĩa: 50pF
- Phạm vi điện dung danh nghĩa: 45 ~ 50 ở tần số thử nghiệm 1kHz + 20%
- Chống điện áp: 70kVAC/5min trong dầu cách nhiệt
- Phân tích một phần: ≤10pC ở 26,4kVAC
- Nhịp sét: 125kV (1.2/5μs)
Các lĩnh vực ứng dụng
Máy ngắt chân không (Trung tâm ngắt mạch):Các thanh lõi gốm kim loại hóa (dựa trên nhôm) được sử dụng để sản xuất khoang ngắt chân không, cung cấp niêm phong kín và cách điện cho ngắt dòng điện cao áp.Các ứng dụng bao gồm bộ ngắt mạch khai thác mỏ và hệ thống bảo vệ máy phát điện.
Thiết bị hiển thị trực tiếp:Được sử dụng trong các hệ thống điện 10kV-40,5kV để cung cấp chỉ số thời gian thực về trạng thái dẫn điện cao áp, bộ ngắt mạch (SF6 và loại chân không), máy chặn sét và bộ biến đổi nhạc cụ,đảm bảo an toàn cho người vận hành.
Các thông số điển hình:Năng lượng dao động từ 10pF-230pF (ví dụ, 90pF ở 24kV), với điện áp chịu 68kV (tần số điện) và 125kV (lực sét).
Hướng dẫn sử dụng
- Phân tích một phần không được vượt quá 5pC ở điện áp số lần 1,1 trừ khi được chỉ định khác
- Phù hợp với tiêu chuẩn DL/T538-2006 (thiết bị chỉ báo sự hiện diện điện áp cao)
- Kích thước tùy chỉnh có sẵn theo yêu cầu
- Bảo vệ sản phẩm khỏi bị hư hỏng, ẩm và ô nhiễm
- Phù hợp với tiêu chuẩn JBT10305-2001 (Các điều kiện kỹ thuật cho các thiết bị cách nhiệt sau của vật liệu hữu cơ trong thiết bị cao áp 3,6kV-40,5kV)
Đối với các thiết bị dưới 100 mét hoặc ở các khu vực cao, vui lòng chỉ định trong ghi chú đơn đặt hàng.
