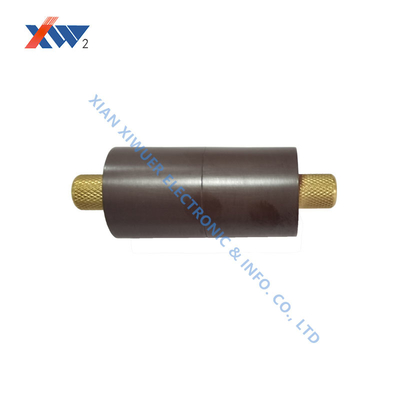

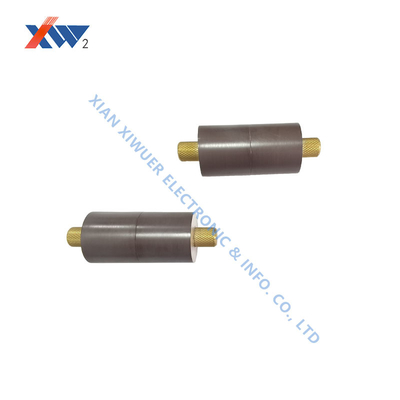

24kV 80pF Điện áp cao Ceramic Capacitor Core Rod
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Rated Voltage | 24kv 80pF | Nominal Capacitance(pF) | 80pF |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency1kHz+20%TestVoltage：1V+0.2V | 70~90 | Withstand Voltage(In the insulating oil) | 70kVAC/5min |
| Partial Discharge | 26.4kVAC≤10pC | Lightning Impulse kV1.2/5μs | 125 |
| Làm nổi bật | Capacitor gốm cao áp 24KV,Lõi tụ gốm 80pF,Tụ điện cao áp có bảo hành |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
Mô tả sản phẩm
Thanh lõi gốm điện áp cao 24kv 80pf
Thông số kỹ thuật
| Thuộc tính | Giá trị |
|---|---|
| Điện áp định mức | 24KV 80pf |
| Điện dung danh nghĩa (PF) | 80pf |
| Phạm vi điện dung danh nghĩa Tần số kiểm tra: 1kHz ± 20% Điện áp thử nghiệm: 1V ± 0,2V |
70 ~ 90 |
| Chịu được điện áp (trong dầu cách điện) | 70kvac/5 phút |
| Xả một phần | 26,4KVAC ≤10pc |
| Lightning Impulse KV 1.2/5μS | 125 |
Các tính năng chính
- Điện áp định mức: 24kvac
- Điện dung danh nghĩa: 80pf
- Phạm vi điện dung: 70 ~ 90pf ở tần số thử nghiệm 1kHz
- Chịu được điện áp: 70kvac trong 5 phút trong dầu cách điện
- Xả một phần: ≤10pc ở 26,4kvac
- Lightning Impulse: 125kV (1,2/5μS)
Khu vực ứng dụng
Bộ ngắt chân không (lõi ngắt mạch):Các thanh lõi gốm kim loại (dựa trên alumina) sản xuất các khoang ngắt chân không, cung cấp hải cẩu kín và cách nhiệt cho sự gián đoạn dòng điện cao. Các ứng dụng bao gồm bộ ngắt mạch khai thác và hệ thống bảo vệ máy phát.
Thiết bị hiển thị trực tiếp:Được sử dụng trong các hệ thống năng lượng 10kV-40.5kV để cung cấp dấu hiệu thời gian thực về trạng thái dây dẫn điện áp cao, bộ ngắt mạch (SF6 và các loại chân không), bộ khởi động sét hoặc máy biến áp dụng cụ, đảm bảo an toàn cho người vận hành.
Các tham số điển hình: điện dung dao động từ 10pf-230pf (ví dụ, 90pf ở 24kV), với điện áp chịu được 68kV (tần số công suất) và 125kV (xung sét).
Hướng dẫn sử dụng
Xả một phần không được vượt quá 5pc với điện áp định mức 1,1 lần trừ khi có quy định khác. Tuân thủ DL/T538-2006 tiêu chuẩn (Thiết bị chỉ báo hiện diện cao).
Kích thước có thể được tùy chỉnh theo yêu cầu của khách hàng. Đặc biệt phải được thực hiện để ngăn ngừa thiệt hại sản phẩm, phơi nhiễm độ ẩm và ô nhiễm.
Tuân thủ JB/T10305-2001 tiêu chuẩn (điều kiện kỹ thuật cho chất cách điện của vật liệu hữu cơ trong thiết bị điện áp cao 3,6KV-40.5kV). Để cài đặt dưới 100 mét hoặc ở khu vực cao, vui lòng chỉ định theo thứ tự ghi chú.
