Thanh lõi tụ gốm điện áp cao với phóng điện cục bộ 26.4kV và điện áp chịu đựng 70kVAC/5 phút trong dầu cách điện
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điện áp định số | 24KV | Điện dung danh nghĩa (pF) | 150 |
|---|---|---|---|
| Tần số điện dung danh nghĩa tần số 1kHz+20%testvoltage 1V+0,2V | 125~180 | Chịu được điện áp (trong dầu cách điện) | 70kVAc/5 phút |
| Xả một phần | 26.4kvac≤5pc | Lightning Impulse KV1.2/5μS | 125 |
| Làm nổi bật | Tụ gốm 70kVAC/5 phút,Tụ gốm dầu cách điện,Tụ gốm phóng điện cục bộ 26.4kV |
||
Mô tả sản phẩm

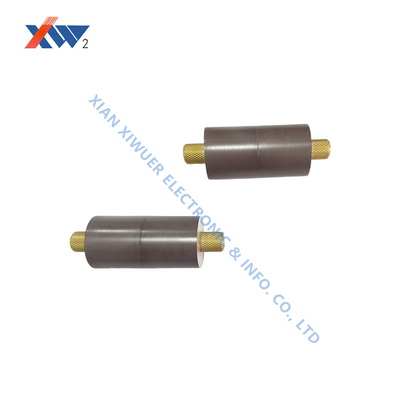

Lõi Tụ Gốm Điện Áp Cao 24kV 150pF
Thông số kỹ thuật
| Thuộc tính | Giá trị |
|---|---|
| Điện áp định mức | 24kV 150pF |
| Điện dung danh định (pF) | 150 |
| Dải điện dung danh định (Tần số kiểm tra: 1kHz±20%, Điện áp kiểm tra: 1V±0.2V) |
125~180 |
| Điện áp chịu đựng (Trong dầu cách điện) | 70kVAC/5phút |
| Phóng điện cục bộ | 26.4kVAC ≤5pC |
| Xung sét kV 1.2/5μs | 125 |
Tính năng chính
- Điện áp định mức: 24kVAC
- Điện dung danh định: 150pF
- Dải điện dung: 125~180pF (tại 1kHz±20%, 1V±0.2V)
- Điện áp chịu đựng: 70kVAC trong 5 phút trong dầu cách điện
- Phóng điện cục bộ: ≤5pC tại 26.4kVAC
- Xung sét: 125kV (1.2/5μs)
Các lĩnh vực ứng dụng
Máy cắt chân không (Lõi máy cắt): Các thanh lõi gốm kim loại hóa (dựa trên alumina) được sử dụng để sản xuất khoang máy cắt chân không, cung cấp khả năng bịt kín và cách điện cho việc ngắt dòng điện cao áp. Các ứng dụng bao gồm máy cắt trong khai thác mỏ và hệ thống bảo vệ máy phát điện.
Thiết bị hiển thị trực tiếp: Được sử dụng trong hệ thống điện 10kV-40.5kV để cung cấp chỉ báo theo thời gian thực về trạng thái của dây dẫn cao áp, máy cắt (loại SF6 và chân không), chống sét và máy biến áp đo lường, đảm bảo an toàn cho người vận hành.
Thông số điển hình: Dải điện dung từ 10pF-230pF (ví dụ: 90pF tại 24kV), với điện áp chịu đựng là 68kV (tần số nguồn) và 125kV (xung sét).
Hướng dẫn sử dụng
- Phóng điện cục bộ không vượt quá 5pC ở 1.1 lần điện áp định mức trừ khi có quy định khác
- Tuân thủ tiêu chuẩn DL/T538-2006 (Thiết bị chỉ báo hiện diện điện áp cao)
- Kích thước tùy chỉnh có sẵn theo yêu cầu
- Cần cẩn thận đặc biệt để tránh hư hỏng, độ ẩm và nhiễm bẩn
- Tuân thủ tiêu chuẩn JB/T10305-2001 (Điều kiện kỹ thuật cho vật liệu cách điện sau của vật liệu hữu cơ trong thiết bị điện áp cao 3.6kV-40.5kV)
Đối với các cài đặt dưới 100 mét so với mực nước biển hoặc ở những khu vực có độ cao lớn, vui lòng ghi rõ trong ghi chú đặt hàng.
