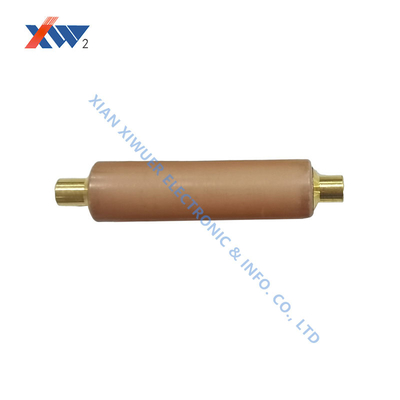

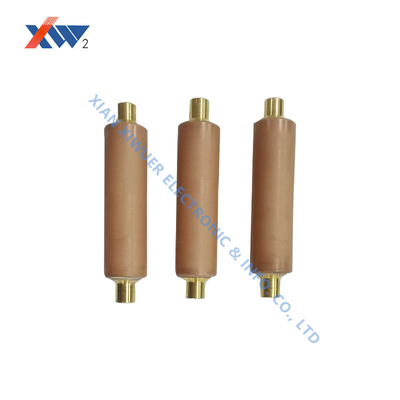

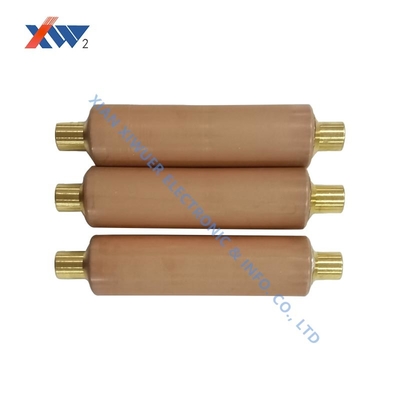

Điện dung danh định 200pF Tụ gốm cao áp Lõi que 24kV cho xung sét 125kV1.2/5μs
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Điện áp định số | 24KV | Điện dung danh nghĩa (pF) | 200 |
|---|---|---|---|
| Tần số điện dung danh nghĩa tần số 1kHz+20%testvoltage 1V+0,2V | 180 ~ 220 | Chịu được điện áp (trong dầu cách điện) | 70kVAc/5 phút |
| Xả một phần | 26.4kvac≤5pc | Lightning Impulse KV1.2/5μS | 125 |
| Làm nổi bật | Tụ điện cao áp 200pF,Capacitor gốm cao áp 24KV,Tụ gốm cao áp 125kV |
||
Bạn có thể đánh dấu vào các sản phẩm bạn cần và liên lạc với chúng tôi trong bảng tin.
Mô tả sản phẩm
Cây lõi tụ điện cao 24kV 200 ((400/500) pF
Thông số kỹ thuật sản phẩm
| Thuộc tính | Giá trị |
|---|---|
| Điện áp định số | 24kV |
| Công suất danh nghĩa (pF) | 200 |
| Phạm vi điện dung danh nghĩa (Tần số thử nghiệm: 1kHz±20%, Điện áp thử nghiệm: 1V±0.2V) | 180 ~ 220 |
| Chống điện áp (Trong dầu cách nhiệt) | 70kV AC/5min |
| Quyết định một phần | 26.4kV AC ≤5pC |
| Động lực sét (kV 1,2/5μs) | 125 |
Các đặc điểm chính
- Cây cốt lõi nén gốm điện áp cao với 24kV AC
- Năng lượng danh nghĩa 200pF (các tùy chọn cho 400pF/500pF có sẵn)
- Chống 70kV AC trong 5 phút trong dầu cách nhiệt
- Phân tích một phần thấp (≤ 5pC ở 26,4kV AC)
- Chống xung sét tuyệt vời (125kV 1.2/5μs)
Các lĩnh vực ứng dụng
Máy ngắt chân không (Trung tâm ngắt mạch):Các thanh lõi gốm kim loại hóa (dựa trên nhôm) được sử dụng để sản xuất khoang ngắt chân không, cung cấp niêm phong kín và cách điện cho ngắt dòng điện cao áp.Các ứng dụng bao gồm bộ ngắt mạch khai thác mỏ và hệ thống bảo vệ máy phát điện.
Thiết bị hiển thị trực tiếp:Được sử dụng trong các hệ thống điện 10kV-40,5kV để cung cấp chỉ số thời gian thực về trạng thái dẫn điện cao áp, bộ ngắt mạch (SF6 và loại chân không), máy chặn sét hoặc biến đổi thiết bị,đảm bảo an toàn cho người vận hành.
Các thông số điển hình: Capacitance dao động từ 10pF-230pF (ví dụ, 90pF ở 24kV), với điện áp chịu 68kV (tần số điện) và 125kV (lực sét).
Hướng dẫn sử dụng
- Phân tích một phần không được vượt quá 5pC ở điện áp số lần 1,1 trừ khi được chỉ định khác
- Phù hợp với tiêu chuẩn DL/T538-2006 (thiết bị chỉ báo sự hiện diện điện áp cao)
- Kích thước tùy chỉnh theo yêu cầu của khách hàng
- Cần chú ý đặc biệt để ngăn ngừa sản phẩm bị hư hỏng, ẩm ướt và nhiễm trùng
- Phù hợp với tiêu chuẩn JB/T10305-2001 (Các điều kiện kỹ thuật cho chất cách nhiệt sau của vật liệu hữu cơ trong thiết bị cao áp 3,6kV-40,5kV)
- Đối với các thiết bị dưới 100 mét hoặc ở các khu vực ở độ cao cao, vui lòng chỉ định trong ghi chú đơn đặt hàng
