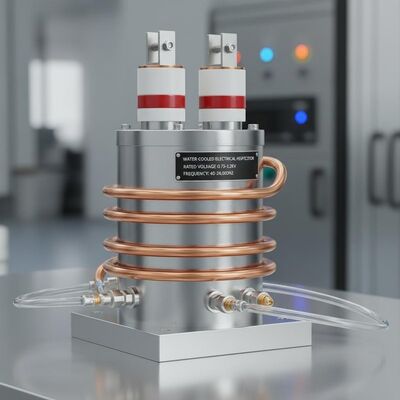

Capacitor sưởi ấm điện làm mát bằng nước với điện áp 0.75-1.2kV và tần số 40-24.000Hz cho các ứng dụng điện áp cao

• Phân lệch công suất: ± 10%. Tỷ lệ của các giá trị công suất tối đa và tối thiểu cho mỗi giai đoạn và nhóm không được vượt quá 1.1.
• Mất điện tử Tangent tanδ (đối với điện tử điện tử đầy đủ) ở điện áp định danh Un và 20 °C:
  • Un ≤ 1kV: tanδ ≤ 0.0015
  • Un > 1kV: tanδ ≤ 0.0012
• Độ bền cách nhiệt: Có thể chịu được điện áp thử nghiệm tần số điện 1kV trong 1 phút giữa các đầu cuối và vỏ.
• Nhiệt độ vào nước làm mát không được vượt quá 30°C.
  • Đối với tụ điện với Qn ≤ 1000 kvar, lưu lượng nước ≥ 4 L/min
  • Đối với tụ điện với Qn ≥ 1000 kvar, lưu lượng nước ≥ 6 L/min
• Điện áp quá mức hoạt động lâu dài (không vượt quá 4 giờ trong vòng 24 giờ) không được vượt quá 1,1Un.
• Điện dư thừa hoạt động lâu dài (bao gồm cả điện hài hòa) không được vượt quá 1,35 In.
• Cài đặt trong nhà, với độ cao không quá 1000m.
• Nhiệt độ không khí xung quanh tại vị trí lắp đặt và hoạt động không được vượt quá 50°C.
• Vị trí lắp đặt không có rung động cơ học nặng, khí / hơi độc hại và bụi nổ.
• RWM và RFM làm mát bằng nước, bộ sơn đầy đủ điện gia nhiệt phù hợp với JB71

Chủ yếu được sử dụng trong các hệ thống điện AC có thể điều khiển hoặc điều chỉnh với điện áp định số không quá 3,6kV và tần số từ 40 đến 24,000Hz.Được thiết kế đặc biệt để cải thiện yếu tố công suất trong sưởi ấm cảm ứng, nấu chảy và khuấy động, hoặc thiết bị đúc, cũng như các ứng dụng tương tự.

Chế độ nén nhiệt điện bao gồm các thành phần chính sau:

• Trọng tâm:Lõi bao gồm nhiều yếu tố song song. Mỗi yếu tố tụ được cuộn từ giấy tụ (dielectric) và dây dẫn nhôm (bảng). Tất cả các tấm nguyên tố nhô ra ngoài dielectric.Một tấm được hàn vào một ống nước làm mát, được kết nối với chân đất hoặc tấm đất trên nắp, phục vụ như đầu cuối tổng thể cho tấm đó.
• Bảng thứ hai được cách ly khỏi vỏ. Nó được kết nối với thanh bus thông qua một tấm kết nối và được dẫn ra thông qua một tay áo sứ trên nắp.
• Vỏ:Vỏ là hình chữ nhật với các đệm nâng được hàn ở cả hai bên để xử lý.

• Các tụ điện phải được lắp đặt mà không có rung động.miễn là vật liệu không cháy hình thành một bức tường phân vùng rắn xung quanh các tụ hoặc các tụ được đặt trong các tủ kim loại riêng biệt.
• Để ngăn ngừa hư hỏng các đường ống nước làm mát nồng độ, nhiệt độ môi trường xung quanh tại vị trí lắp đặt không được giảm xuống dưới ± 2 °C.
• Capacitors phải được lắp đặt theo chiều dọc (công vỏ sứ hướng lên).Duy trì khoảng cách tối thiểu 20 mm giữa các tụy.
• Các kết nối giữa các đường ống nước làm mát tụ điện và giữa các đường ống nước làm mát và các đường ống nguồn nước phải sử dụng vòi cao su linh hoạt.nhưng không vượt quá ba tụ điệnCác đường ống thoát nước không được che phủ và nên được đặt ở những nơi dễ quan sát để theo dõi việc thải nước mọi lúc.
• Nhiệt độ nước làm mát tại cửa vào không được vượt quá +30 °C và tại cửa ra không được vượt quá +35 °C.
• Khi kết nối nhiều ống nước làm mát theo chuỗi (không quá ba đơn vị), điều chỉnh áp suất nước và dòng chảy để điều chỉnh sự khác biệt nhiệt độ giữa nước vào và nước ra.đảm bảo nhiệt độ đầu ra không vượt quá +35°CÁp lực tại cửa nước làm mát không được vượt quá 4 khí quyển.
• Nếu nguồn cung cấp nước bị gián đoạn do lỗi, ngay lập tức ngắt nguồn cung cấp điện của tụ điện.hoàn toàn thoát nước từ ống nước làm mát.
• Khi sử dụng nhiều đầu cuối nhóm song song trên tụ, sử dụng các tấm kết nối linh hoạt.không từ bất kỳ thiết bị đầu cuối nhóm cá nhân nàoVùng cắt ngang của tấm kết nối không được nhỏ hơn 2,5 cm2.
• Nếu điện áp đường dây vượt quá điện áp định số của tụy, điều chỉnh số lượng tụy được kết nối theo chuỗi hoặc kết nối các đầu cuối của tụy hoạt động theo chuỗi song song.
