TT TN Thiết bị bảo vệ chống sét mô-đun hệ thống 1 Mạch chống sét đường dây điện một pha

Được thiết kế cho các hệ thống TT và TN, thiết bị bảo vệ sóng 1P + NPE này sử dụng mạch 1 + 1 để bảo vệ các đường dây L-N và N-PE ở 230V. Nó xử lý dòng xả danh nghĩa 20kA và 40kA tối đa,với độ bảo vệ dưới 1.5kV và phản ứng 25ns. Đơn vị đường ray DIN 35mm phù hợp với tủ TN-S.

Tổng quan sản phẩm

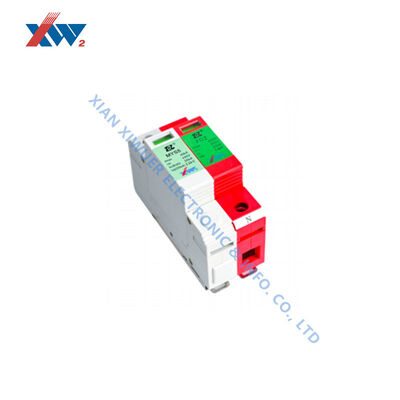

CácThiết bị bảo vệ vượt sóng (SPD) của loạt MYS5-385/20-1P+NPElà một thiết bị bảo vệ sét hiệu suất cao và bảo vệ điện áp quá cao được thiết kế đặc biệt cho các hệ thống phân phối điện áp thấp.Sản phẩm này tuân thủ nghiêm ngặt các tiêu chuẩn EN 61643-11 và IEC 61643-11, được phân loại là thiết bị bảo vệ vượt lớp 2 / lớp II (loại 2). Nó có cấu hình dây điện 1P + NPE với điện áp biến đổi danh nghĩa 230V (50/60Hz).Nó bảo vệ hiệu quả các đường dẫn L-N và N-PE, làm cho nó phù hợp với TN-S đơn pha và các hệ thống nối đất khác, cung cấp một rào cản bảo vệ sét đáng tin cậy cho thiết bị hạ lưu.

Hiệu suất bảo vệ điện tuyệt vời

Về các thông số điện cốt lõi, loạt này cho thấy khả năng xả và giới hạn điện áp xuất sắc.8/20μs) cho cả hai đường dây L-N và N-PE là lên đến 20kA, và dòng xả tối đa (Imax) đạt 40kA, cho phép nó dễ dàng chịu được các đợt sét mạnh hoặc các tác động của lưới điện.Cột L-N được điều khiển ở ≤1.9kV, trong khi cột N-PE thấp đến ≤ 1,5kV, đảm bảo rằng điện áp dư bị ức chế trong phạm vi an toàn.≤25ns cho L-N và ≤100ns cho N-PENó nhanh chóng dẫn và xả ngay tại thời điểm xảy ra quá tải tạm thời, bảo vệ thiết bị nhạy cảm.

Thiết kế vật lý mạnh mẽ và thích nghi với môi trường

Thiết kế của loạt SPD này xem xét đầy đủ các yêu cầu lắp đặt của các hộp phân phối công nghiệp và dân sự.Bộ chứa được làm bằng vật liệu nhiệt nhựa đáp ứng UL 94 V-0 xếp hạng chống cháy, với mức độ bảo vệ IP20, làm cho nó phù hợp với việc lắp đặt trong nhà. Nó có phạm vi nhiệt độ hoạt động rộng và có thể hoạt động ổn định trong môi trường khắc nghiệt từ -40 ° C đến +70 ° C.Đối với dây chuyền, nó hỗ trợ các phần cắt ngang của dây dẫn từ 1,5mm2 đến 35mm2 (cáp rào) / 25mm2 (cáp linh hoạt).và nó có một trạng thái hoạt động màu xanh lá cây / đỏ rõ ràng và cửa sổ chỉ ra lỗi để kiểm tra và bảo trì thông thường thuận tiện.

Giám sát thông minh và lợi thế khác biệt (phiên bản NS)

Dòng này cung cấp hai mô hình tùy chọn: phiên bản tiêu chuẩn (MYS5-385/20-1P+NPE) và phiên bản tín hiệu từ xa thông minh (MYS5-385/20-1P+NPE (NS)).Cả hai đều hoàn toàn giống nhau trong các thông số bảo vệ sét cốt lõi, nhưng(NS) phiên bản được trang bị thêm với một đầu cuối tín hiệu từ xa có một liên lạc chuyển động nổi. Giao diện tín hiệu từ xa này hỗ trợ công suất chuyển đổi AC 125VAC / 1A và công suất chuyển đổi DC 30VDC / 0.5A (phạm cắt ngang dây kết nối: 0,2mm2, vít M2, mô-men xoắn 0,25Nm).Thông qua chức năng tín hiệu từ xa này, nhân viên vận hành và bảo trì có thể truyền từ xa tình trạng lỗi của SPD (chẳng hạn như suy giảm hoặc hỏng) đến hệ thống giám sát hoặc thiết bị báo động,đạt được quản lý thông minh và từ xa của thiết bị bảo vệ sétĐiều này đặc biệt phù hợp với các kịch bản có yêu cầu cực kỳ cao về độ tin cậy của hệ thống, chẳng hạn như trạm cơ sở không được giám sát và tủ điều khiển tự động hóa công nghiệp.
